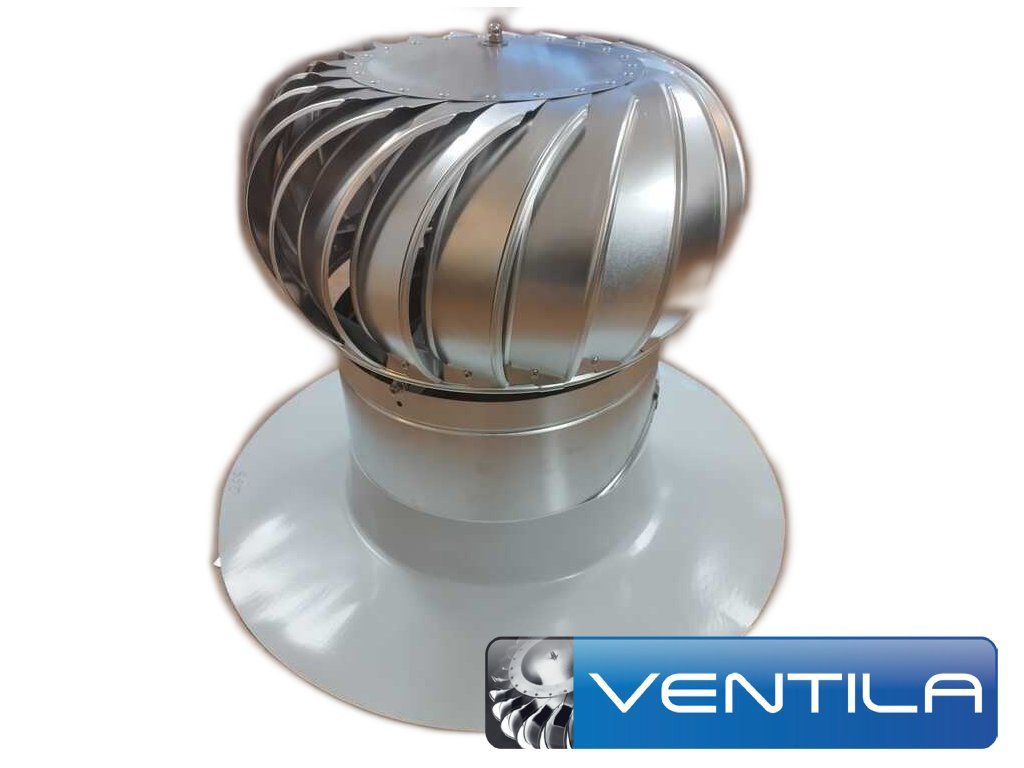

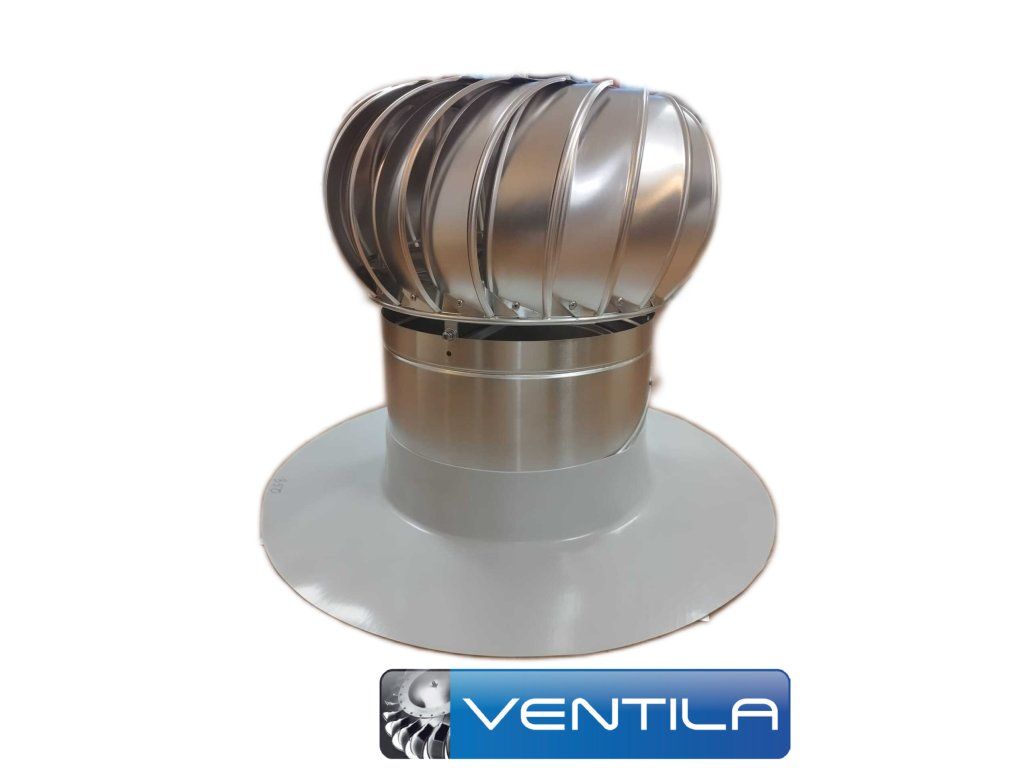

Ventilačná turbína VENTILA VIV 12"/300mm s tesniacou manžetou SET

Ventilačné turbíny tvoria aktívnu časť vetracieho systému, ktoré svojou rotáciou spôsobenou voľným prúdením vzduchu bez potreby napájania elektrickým prúdom odvetrávajú v skutku širokú škálu priestorov nad ktorými sú turbíny umiestnené. Ventilačné turbíny je možné použiť na odvetranie strešných plášťov, podkrovných priestorov a povál, interiérov, kancelárií a všetkých typov budov. Ideálne sú však aj na odvetranie priemyselných hál rôznych tvarov a typov, skladovacích, výrobných a športových či kultúrnych priestorov.

Prúdenie vzduchu ( poryv ) poháňa rotačnú hlavicu ventilačnej turbíny, ktorá svojim jednostranným točivým pohybom vytvára plynulý ťah tzv. sací efekt. Tento ťah vysáva teplo a vlhkosť z priestorov na ktorých sú turbíny namontované. Výkon ventilačnej turbíny závisí od rýchlosti vetra a priemeru sacieho hrdla a veľkosti rotačnej hlavice.

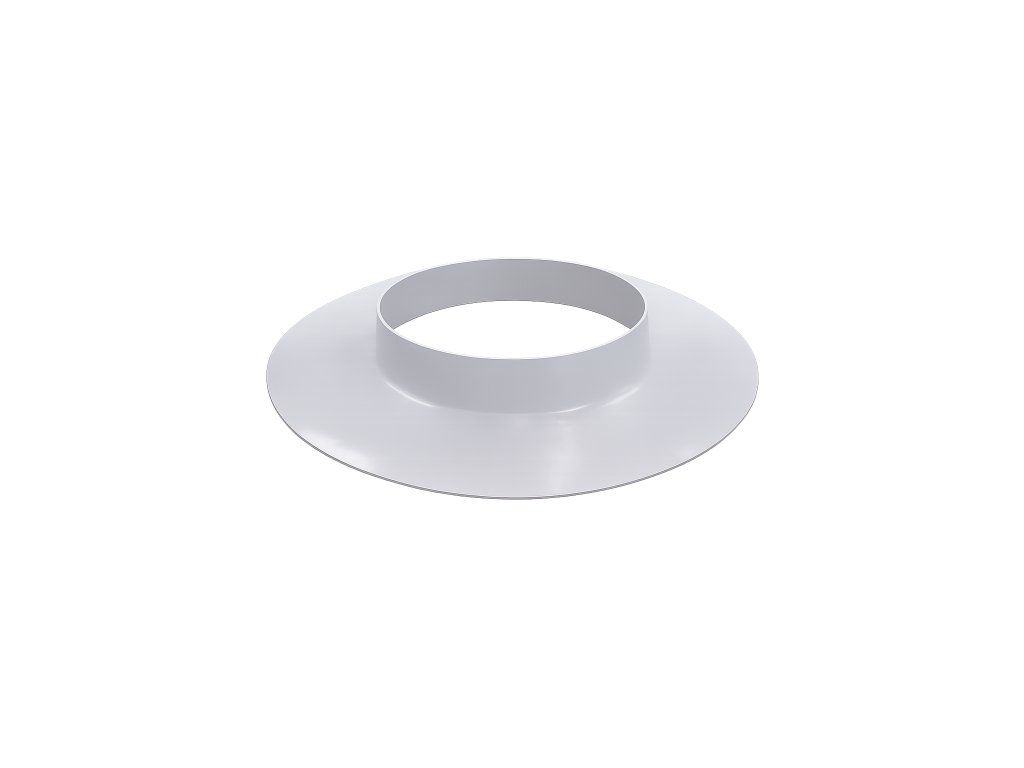

BeLEM slúži ako tesniaca manžeta na rôzne prestupy kruhového tvaru (ako napríklad ventilačné turbíny, vzduchotechnika a pod.) cez strešný plášť s použitím hydroizolačnej fólie na báze mPVC.

Technický popis

Ventilačnú turbínu tvorí celohliníková tuhá konštrukcia, zložená z troch častí.

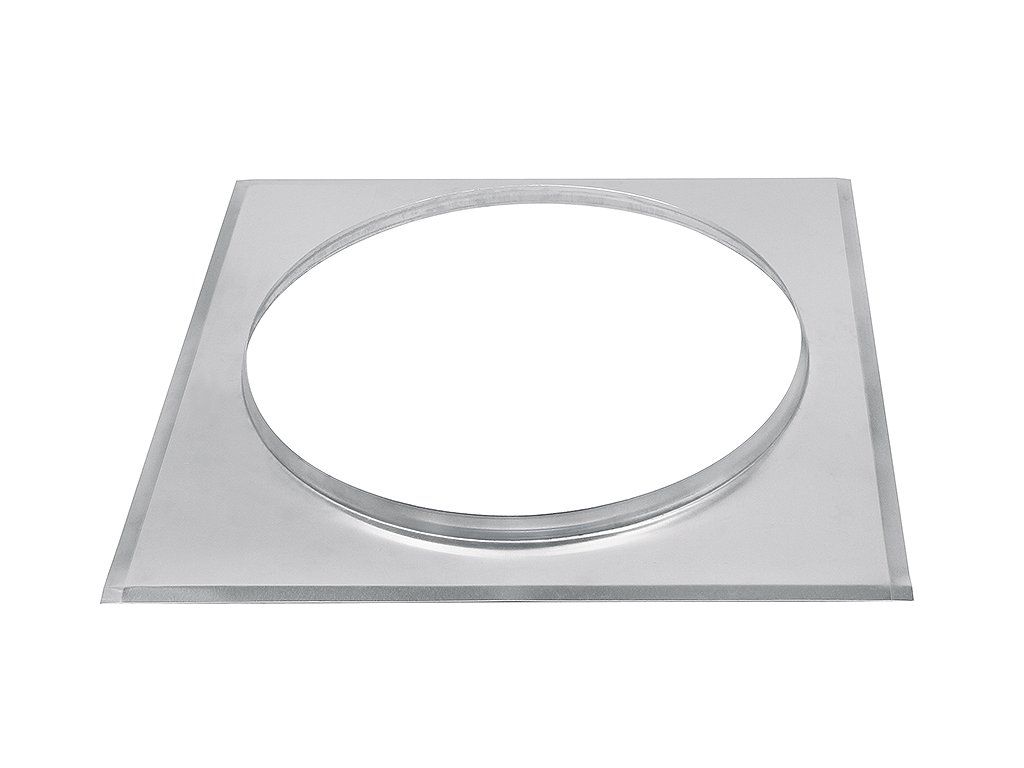

Základňa: slúži na uchytenie ventilačnej turbíny k strešnému plášťu.

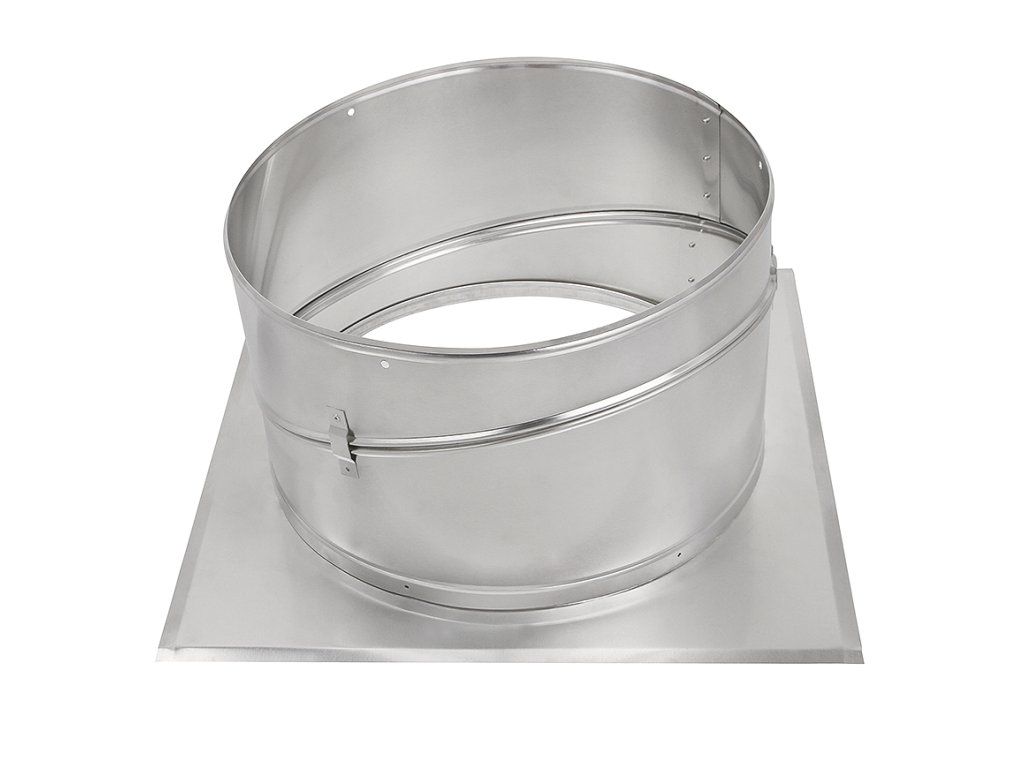

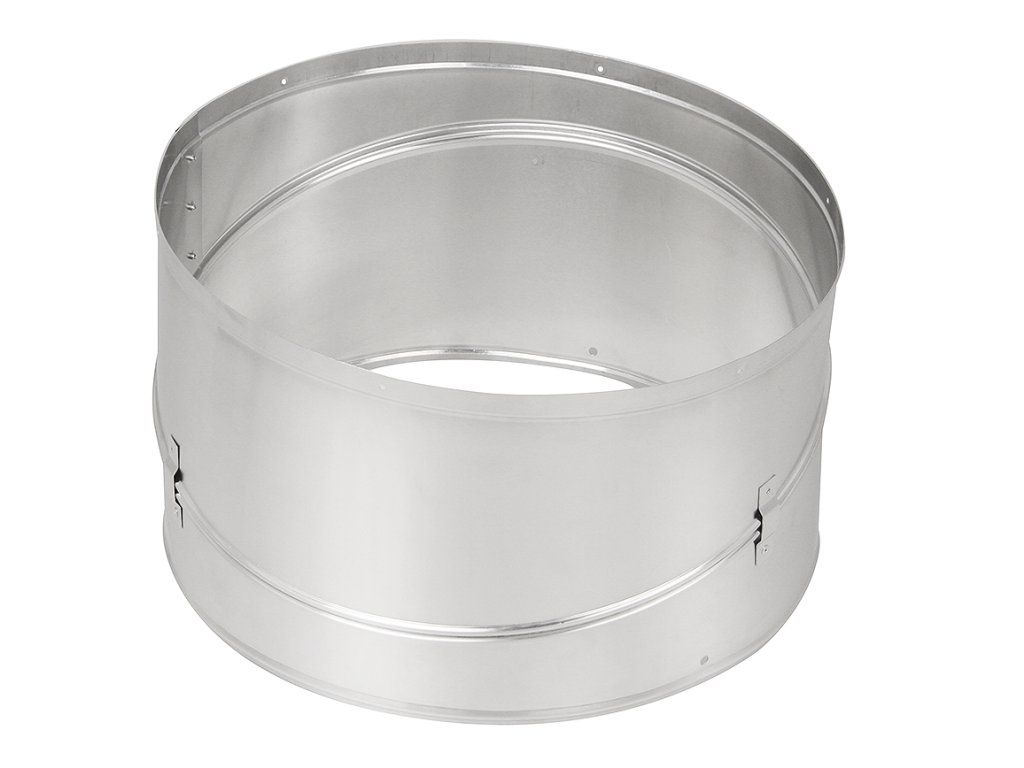

Nastaviteľný krk: kĺbové prevedenie nastaviteľného krku umožňuje jej jednoduchú inštaláciu na akúkoľvek šikmú strechu so sklonom až do 45° (27°).

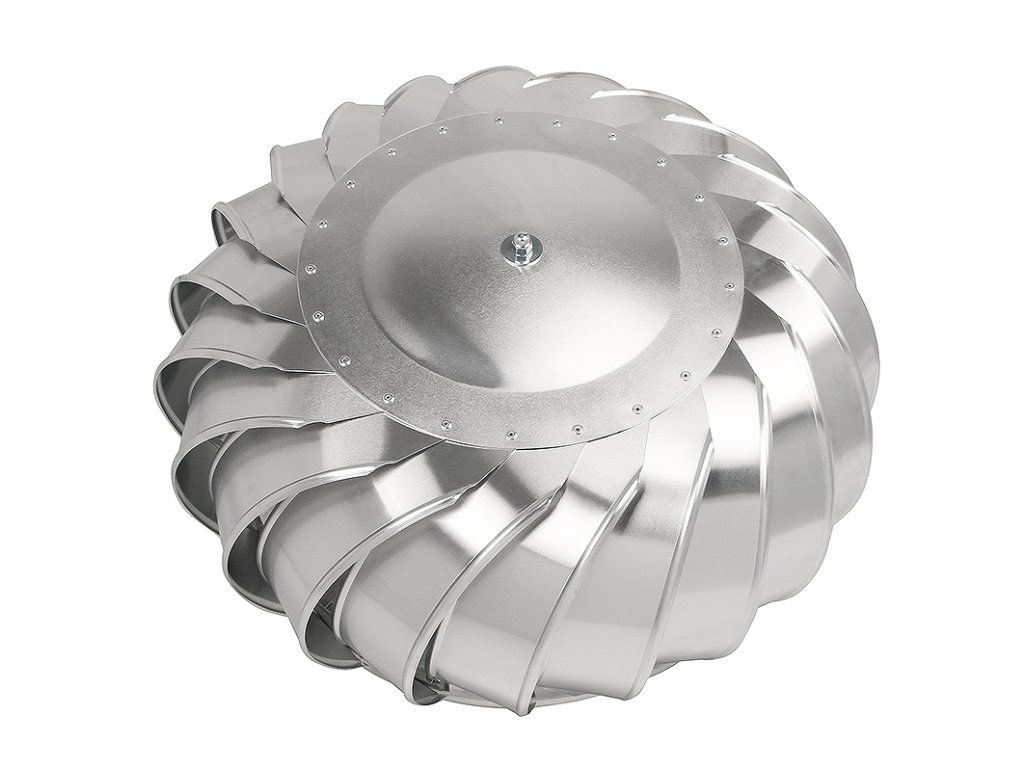

Rotačná hlavica: tvorí hnaciu silu ventilačnej turbíny. 21 kusov špeciálne aerodynamicky tvarovaných lopatiek je umiestnených a pripevnených na rotačnej hlavici taj, aby s maximálnou účinnosťou zaisťovali prenos hnanej sily vetra a svojou rotáciou vytvárali plynulý sací efekt a odťah z priestorov pod ventilačnou turbínou. Lopatky sú usporiadané tak, aby bránili zatekaniu dažďovej vody do priestorov pod turbínou. Dva bezúdržbové celokovové ložiská, ktoré sú opatrené dvojitým plastovým tesnením a trvalou mazacou náplňou, zaručujú ideálny výkon a tichý a plynulý chod ventilačnej hlavice počas celej jej doby životnosti v poveternostných podmienkach od -20°C až do +60°C. Konštrukcia ventilačnej turbíny je navrhnutá a zhotovená tak, aby odolávala vetru až do rýchlosti minimálne 120 km/h. Spojenie ventilačnej turbíny s krkom a podstavou je zaistené skrutkovým metrickým spojom a tým je zaistená bezpečnosť pred prípadným vytrhnutím pri nárazových vetroch.

Upozornenie:

Pre zaistenie maximálnej účinnosti ventilačných turbín je ich nutné osádzať do najvyšších priestorov nad resp. na strechu, poprípade na náveternú stranu. Je zároveň nutné zabezpečiť dostatočný prívod vzduchu pre zaistenie cirkulácie vzduchu v požadovaných odvetrávaných priestoroch.

Preprava a uskladnenie

Ventilačné turbíny sú dodávané v kartónovej krabici vhodného tvaru tak, aby obal dokázal zamedziť štandardnému poškodeniu v priebehu skladovania a prepravy. Krabica nesmie byť extrémne namáhaná váhou ostatných predmetov a nesmie byť viditeľne zdeformovaná. Pri zdeformovanej krabici spravte ihneď kontrolu stavu ventilačnej turbíny, či tiež nie je poškodená . Hlavica musí mať pravidelný tvar a lopatky nesmú byť pokrivené a poškodené. Výrobok odporúčame prevážať a uskladňovať iba v krabici a vo vodorovnej ( vertikálnej ) polohe. Tovar nesmie byť uskladnený v prašnom a agresívnom prostredí v ktorom by mohol byť hliníkový poprípade pozinkovaný materiál poškodený.

VENTILAČNÁ TURBÍNA NIEJE KONŠTRUOVANÁ PRE VEĽMI PRAŠNÉ A AGRESÍVNE PROSTREDIE!!!

VENTILA – kvalita, ktorá vydrží

1. Česko-slovenský produkt s viac ako 20-ročnou tradíciou
VENTILA je osvedčený výrobok s viac ako 20 rokmi skúseností na trhu.

2. 15-ročná záruka na funkčnosť rotačnej hlavice
Garancia dlhodobej a spoľahlivej funkčnosti rotačnej hlavice.

3. Rýchla dostupnosť
Výrobky sú dostupné v krátkych dodacích lehotách, čo umožňuje pružne reagovať na požiadavky zákazníkov.

4. Jednoduchá a rýchla montáž
Montáž nevyžaduje špeciálne náradie ani zložité technologické postupy.

5. Široký sortiment
VENTILA ponúka široký výber priemerov a doplnkového príslušenstva vrátane hybridných ventilačných turbín.

6. Možnosť farebného vyhotovenia
Na požiadanie je možné výrobky lakovať v základných odtieňoch podľa vzorkovníka RAL.

7. Kvalitný hliníkový plech s hrúbkou až 0,8 mm
Použitý hliníkový materiál poskytuje v porovnaní s bežnými konkurenčnými turbínami vyššiu odolnosť voči mechanickému poškodeniu.

8. Robustná celohliníková konštrukcia
Celohliníková konštrukcia v kombinácii so spojovacími prvkami z nehrdzavejúcej ocele zabezpečuje vysokú pevnosť, odolnosť a dlhú životnosť.

9. Dve celokovové bezúdržbové ložiská
Rotačná hlavica je osadená dvoma celokovovými ložiskami. Bez plastových a polymérových komponentov v ložiskovom systéme.

10. 21 špeciálne tvarovaných lopatiek
Optimalizovaný tvar a počet lopatiek zabezpečujú vysoký ventilačný výkon a zároveň účinnú ochranu pred prenikaním dažďovej vody.

11. Bezpečné mechanické kotvenie rotačnej hlavice
Rotačná hlavica je ku krku so základňou upevnená pomocou metrických nerezových skrutiek. Toto riešenie minimalizuje riziko nežiadúceho uvoľnenia hlavice, ktoré môže byť pri niektorých konkurenčných výrobkoch problémom.

12. Premyslené uloženie ložísk a osi turbíny
Dve celokovové ložiská sú špeciálne umiestnené na osi turbíny, ktorá je pevne ukotvená k ventilačnej hlavici. Toto konštrukčné riešenie minimalizuje riziko zadretia ložiska vo vrchnej časti hlavice a následného poškodenia alebo prederavenia plášťa rotačnej hlavice.

13. Jedinečné výrobné číslo každej hlavice
Každá rotačná hlavica má vlastné výrobné číslo, ktoré umožňuje jej jednoznačnú identifikáciu a spätnú dohľadateľnosť.

14. Bezpečné pancierové balenie
Výrobky sú precízne balené do odolných pancierových kartónových obalov, ktoré minimalizujú riziko poškodenia počas prepravy, skladovania a manipulácie.

15. Montáž na strechy so sklonom 0–45°
Základňa a krk ventilačnej turbíny umožňujú montáž na všetky bežné typy striech so sklonom od 0° do 45°. V kombinácii s ďalším nastaviteľným krkom je možné turbínu použiť aj na strechy s vyšším sklonom.

16. Kompatibilita s konkurenčnými základňami a krkmi
Rotačná hlavica VENTILA je kompatibilná aj s krkmi a základňami iných výrobcov. Ak je na existujúcej turbíne poškodená iba rotačná hlavica, zatiaľ čo krk a základňa sú funkčné, je možné pôvodnú hlavicu jednoducho nahradiť hlavicou VENTILA – bez nutnosti výmeny celej turbíny.
