Hlavica k ventilačnej turbíne VENTILA - VV 12"/300mm

Ventilačné turbíny tvoria aktívnu časť vetracieho systému, ktoré svojou rotáciou spôsobenou voľným prúdením vzduchu bez potreby napájania elektrickým prúdom odvetrávajú v skutku širokú škálu priestorov nad ktorými sú turbíny umiestnené. Ventilačné turbíny je možné použiť na odvetranie strešných plášťov, podkrovných priestorov a povál, interiérov, kancelárií a všetkých typov budov. Ideálne sú však aj na odvetranie priemyselných hál rôznych tvarov a typov, skladovacích, výrobných a športových či kultúrnych priestorov.

Prúdenie vzduchu ( poryv ) poháňa rotačnú hlavicu ventilačnej turbíny, ktorá svojim jednostranným točivým pohybom vytvára plynulý ťah tzv. sací efekt. Tento ťah vysáva teplo a vlhkosť z priestorov na ktorých sú turbíny namontované. Výkon ventilačnej turbíny závisí od rýchlosti vetra a priemeru sacieho hrdla a veľkosti rotačnej hlavice.

Technický popis

Ventilačnú turbínu tvorí celohliníková tuhá konštrukcia, zložená z troch častí.

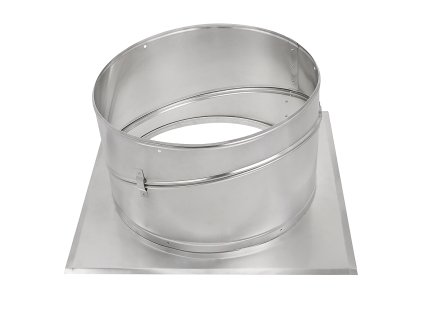

Základňa: slúži na uchytenie ventilačnej turbíny k strešnému plášťu.

Nastaviteľný krk: kĺbové prevedenie nastaviteľného krku umožňuje jej jednoduchú inštaláciu na akúkoľvek šikmú strechu so sklonom až do 45° (27°).

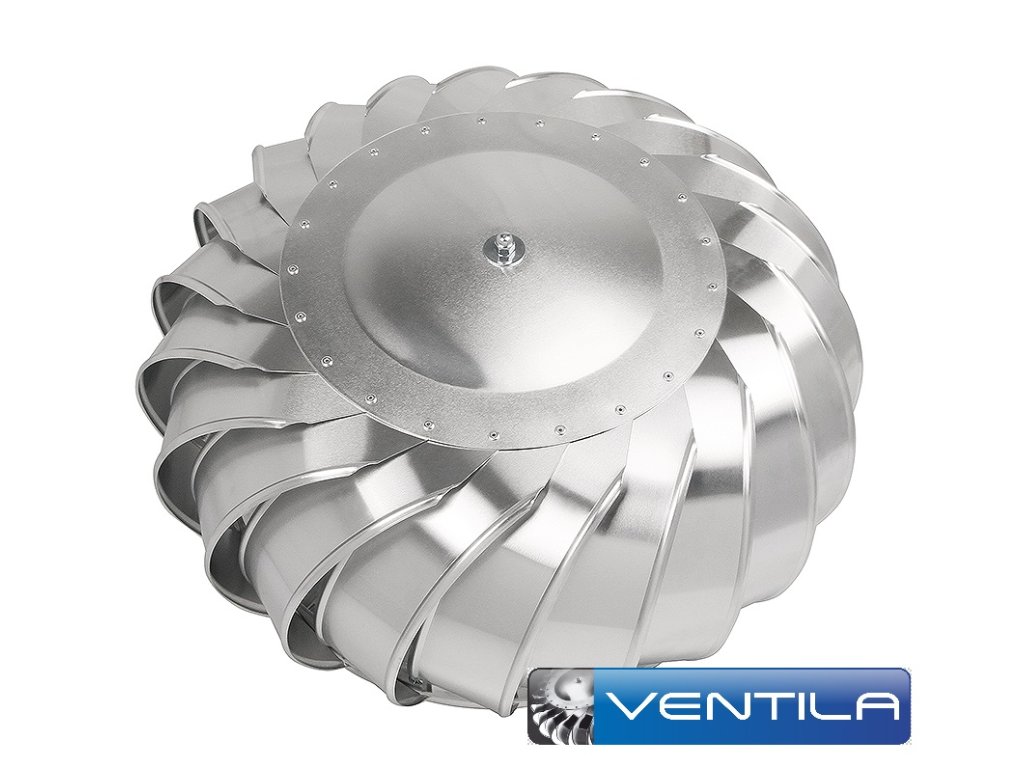

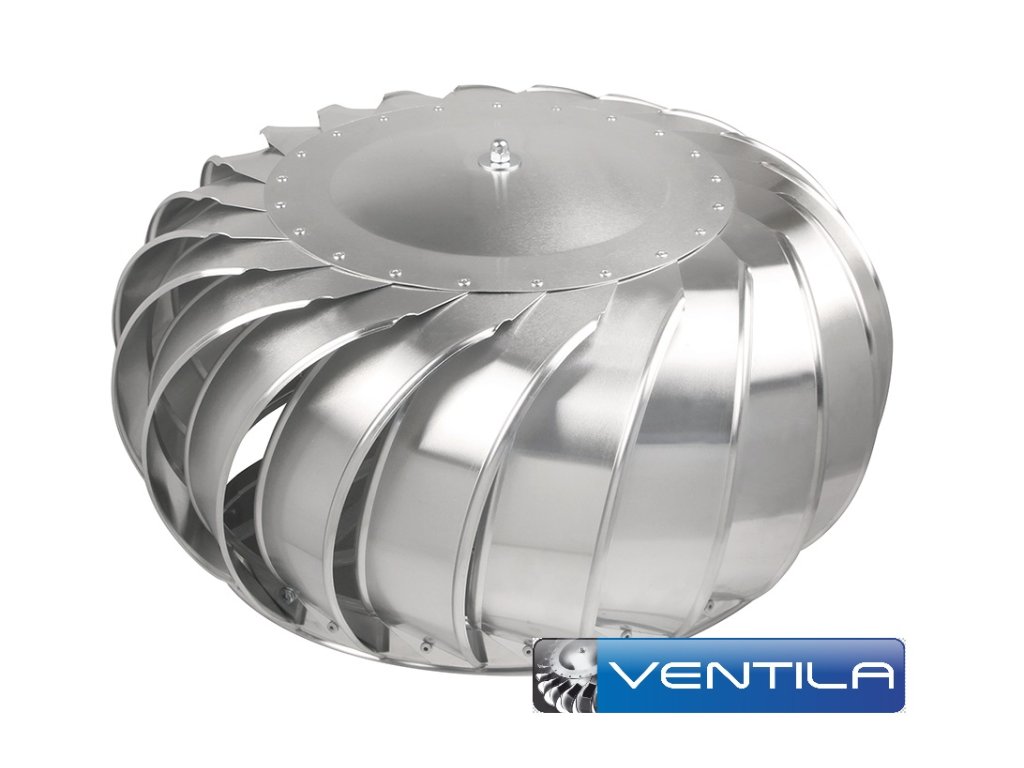

Rotačná hlavica: tvorí hnaciu silu ventilačnej turbíny. 21 kusov špeciálne aerodynamicky tvarovaných lopatiek je umiestnených a pripevnených na rotačnej hlavici taj, aby s maximálnou účinnosťou zaisťovali prenos hnanej sily vetra a svojou rotáciou vytvárali plynulý sací efekt a odťah z priestorov pod ventilačnou turbínou. Lopatky sú usporiadané tak, aby bránili zatekaniu dažďovej vody do priestorov pod turbínou. Dva bezúdržbové celokovové ložiská, ktoré sú opatrené dvojitým plastovým tesnením a trvalou mazacou náplňou, zaručujú ideálny výkon a tichý a plynulý chod ventilačnej hlavice počas celej jej doby životnosti v poveternostných podmienkach od -20°C až do +60°C. Konštrukcia ventilačnej turbíny je navrhnutá a zhotovená tak, aby odolávala vetru až do rýchlosti minimálne 120 km/h. Spojenie ventilačnej turbíny s krkom a podstavou je zaistené skrutkovým metrickým spojom a tým je zaistená bezpečnosť pred prípadným vytrhnutím pri nárazových vetroch.

Upozornenie:

Pre zaistenie maximálnej účinnosti ventilačných turbín je ich nutné osádzať do najvyšších priestorov nad resp. na strechu, poprípade na náveternú stranu. Je zároveň nutné zabezpečiť dostatočný prívod vzduchu pre zaistenie cirkulácie vzduchu v požadovaných odvetrávaných priestoroch.

Preprava a uskladnenie

Ventilačné turbíny sú dodávané v kartónovej krabici vhodného tvaru tak, aby obal dokázal zamedziť štandardnému poškodeniu v priebehu skladovania a prepravy. Krabica nesmie byť extrémne namáhaná váhou ostatných predmetov a nesmie byť viditeľne zdeformovaná. Pri zdeformovanej krabici spravte ihneď kontrolu stavu ventilačnej turbíny, či tiež nie je poškodená . Hlavica musí mať pravidelný tvar a lopatky nesmú byť pokrivené a poškodené. Výrobok odporúčame prevážať a uskladňovať iba v krabici a vo vodorovnej ( vertikálnej ) polohe. Tovar nesmie byť uskladnený v prašnom a agresívnom prostredí v ktorom by mohol byť hliníkový poprípade pozinkovaný materiál poškodený.

VENTILAČNÁ TURBÍNA NIEJE KONŠTRUOVANÁ PRE VEĽMI PRAŠNÉ A AGRESÍVNE PROSTREDIE!!!
