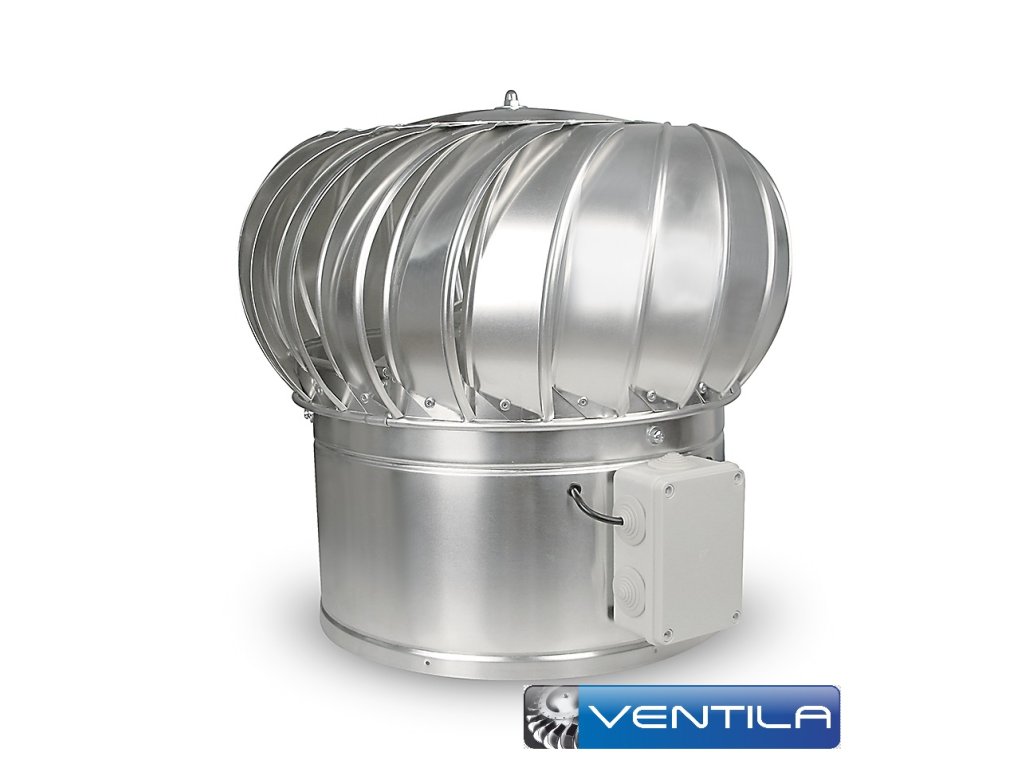

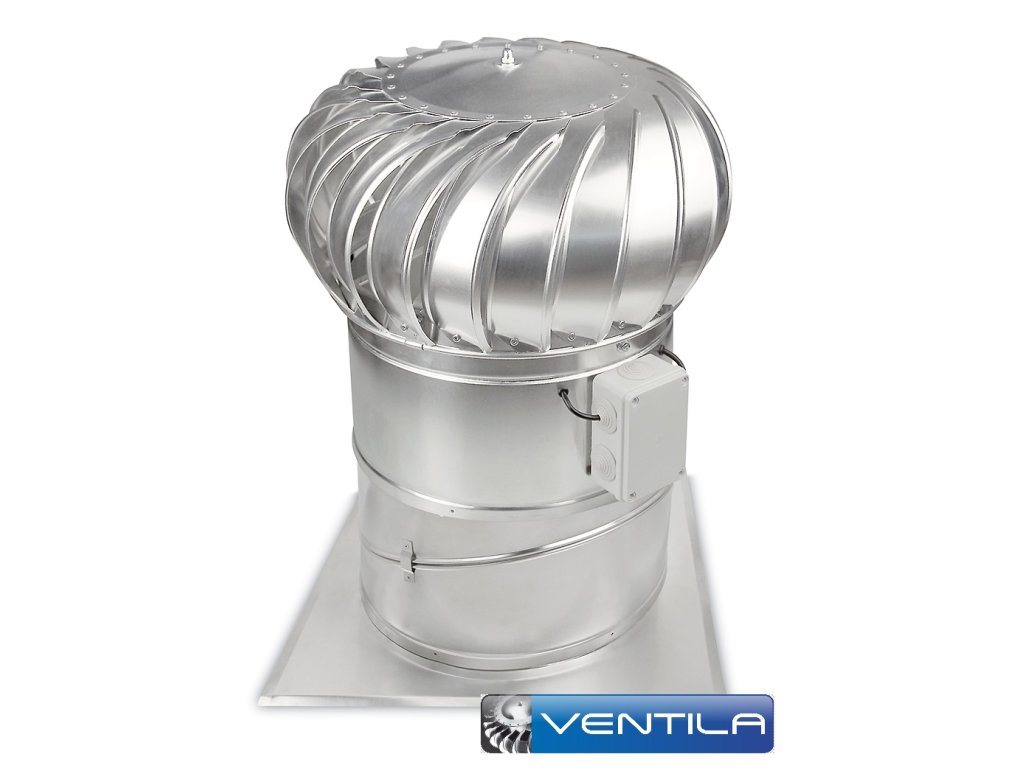

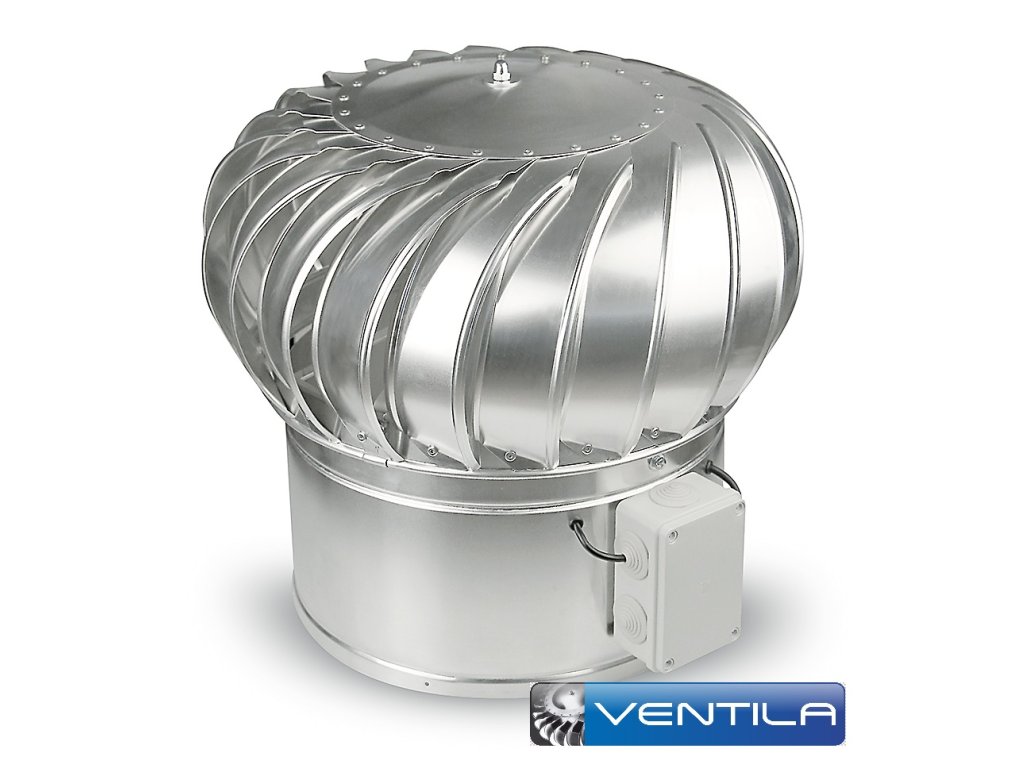

Ventilačná turbína hybridná VENTILA HV 14"/355mm (komplet)

Použitie turbín a hybridných turbín

   Ventilačné turbíny tvoria aktívnu časť vetracieho systému, ktoré svojou rotáciou spôsobenou voľným prúdením vzduchu bez potreby napájania elektrickým prúdom odvetrávajú v skutku širokú škálu priestorov nad ktorými sú turbíny umiestnené. Ventilačné turbíny je možné použiť na odvetranie strešných plášťov, podkrovných priestorov a povál, interiérov, kancelárií a všetkých typov hál, skladov a budov. Ideálne sú však aj na odvetranie priemyselných hál rôznych tvarov a typov, skladovacích, výrobných a športových či kultúrnych priestorov. V prípade potreby garantovaného minimálneho sacieho výkonu sú používané turbíny s vstavaným elektromotorom, VENTILA HV, ktoré pracujú aj v prípade bezvetria resp. slabého vánku.

Funkčnosť turbín a hybridných turbín

   Prúdenie vzduchu ( poriv ) poháňa rotačnú hlavicu ventilačnej turbíny, ktorá svojim jednostranným točivým pohybom vytvára plynulý ťah tzv. sací efekt. Tento ťah vysáva teplo, vlhkosť CO2 z priestorov na ktorých sú turbíny namontované. Výkon ventilačnej turbíny závisí od rýchlosti vetra a priemeru sacieho hrdla a veľkosti rotačnej hlavice. Takémuto odvetrávyniu hovoríme “negarantované”. Hybridné ventilačné turbíny VENTILA HV zaručujú minimálne “garantované” vetranie uvedené výrobcom. Hybridná ventilačná turbína VENTILA HV je vybavená kvalitným a výkonným elektromotorom vyvynutým práve na tento účel, ktorý je umiestnený na osi rotačnej hlavice priamo v jej pracovnom priestore. V prípade bezvetria alebo slabého prúdenia vzduchu, dochádza k spomaleniu rotácie hlavice a následnému poklesu sacieho výkonu.
Tento jav zaznamená snímač otáčok umiestnený na konštrukcii rotačnej hlavice, pričom sa zopne spínač v riadiacej jednotke. Dochádza k pohonu turbíny pomocou elektrickej energie. Ventilačná turbína sa krátkodobo roztočí na výrobcom nastavené otáčky ( cca 236 ot/min t.j. cca 700 m3/h odsatého vzduchu ). Po dosiahnutí požadovaného sacieho výkonu sa napájanie prúdom preruší. Tento cyklus sa opakuje dovtedy pokiaľ opäť nezaúraduje príroda a vietor opätovne neprevezme hlavnú - primárnu úlohu pohonu turbíny.

Technický popis

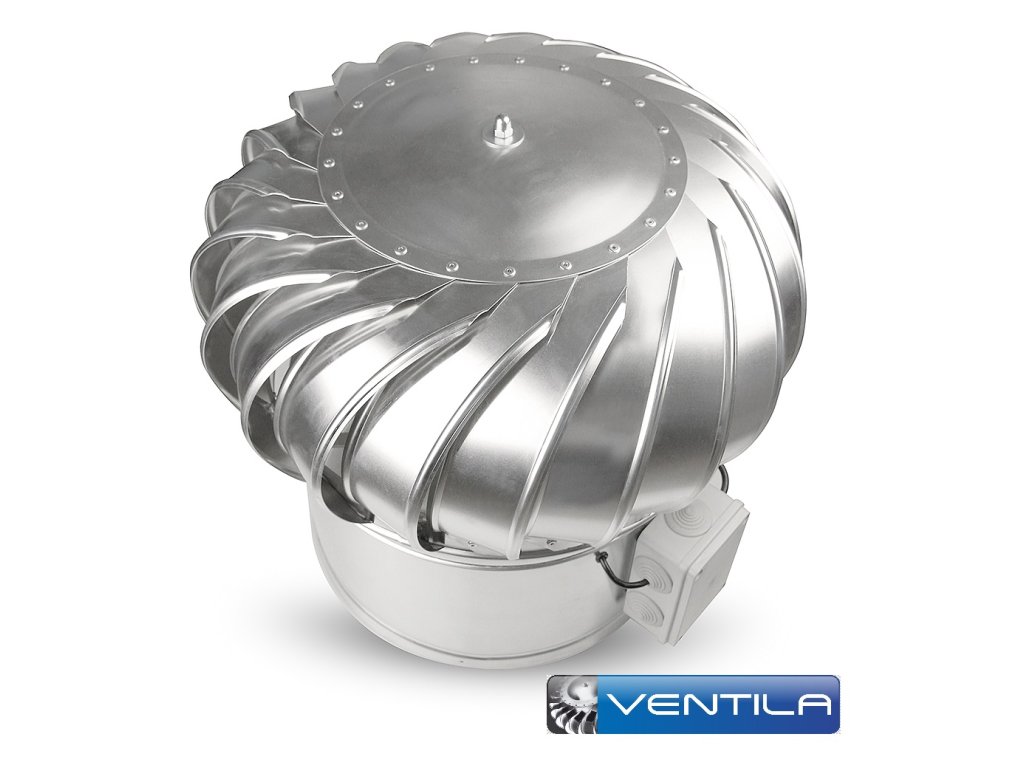

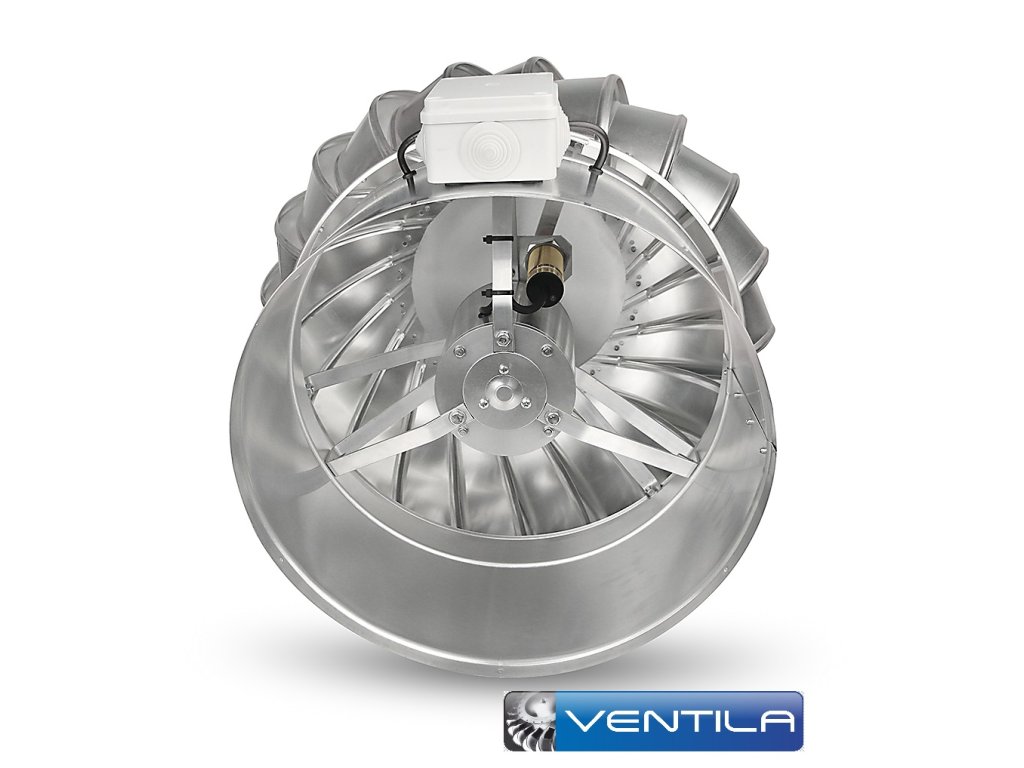

   Ventilačnú turbínu tvorí celohliníková tuhá konštrukcia, zložená z dvoch častí. Rotačná hlavica VENTILA VV: tvorí primárnu hnaciu silu kompletnej hybridnej ventilačnej turbíny VENTILA HV. 21 kusov špeciálne aerodynamicky tvarovaných lopatiek je umiestnených a pripevnených na rotačnej hlavici tak, aby s maximálnou účinnosťou zaisťovali prenos hnanej sily vetra a svojou rotáciou vytvárali plynulý sací efekt a odťah z priestorov pod ventilačnou turbínou. Lopatky sú usporiadané tak, aby bránili zatekaniu dažďovej vody do priestorov pod turbínou. Bezúdržbové celokovové ložiská, ktoré sú opatrené dvojitým plastovým tesnením a trvalou mazacou náplňou, zaručujú ideálny výkon a tichý a plynulý chod ventilačnej hlavice počas celej jej doby životnosti v poveternostných podmienkach od -20°C až do +60°C. Konštrukcia ventilačnej turbíny je navrhnutá a zhotovená tak, aby odolávala vetru až do rýchlosti minimálne 120 km/h. Hrdlo turbíny: K hrdlu je pomocou špeciálne tvarovanej konštrukcie ukotvený elktromotor. Elektromotor je chránený hermeticky v hliníkovom púzdre. Elektromotor je navrhnutý tak, aby vo vypnutom stave nekládol odpor, teda nebránil samovoľnej rotácii turbíny. Ventilašná hlavica je umiestnená priamo na hriadeli elektromotoru, bez použitia spojky a prevodovky čím sme eliminovali poruchovosť.

VENTILAČNÁ TURBÍNA NIEJE KONŠTRUOVANÁ PRE VEĽMI PRAŠNÉ A AGRESÍVNE PROSTREDIE!!!
